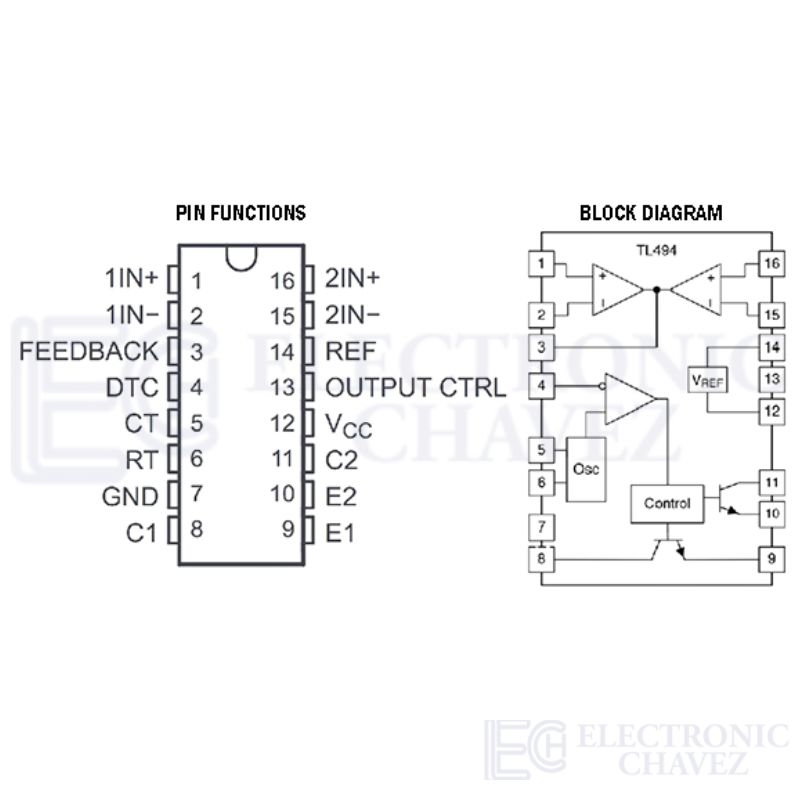

TL494CN CONTROLADOR PWM 300KHz DIP-16
- Generador de señal PWM integrado
- Oscilador interno configurable mediante componentes externos (R y C)
- Dos amplificadores de error independientes
- Referencia interna de voltaje de 5 V con alta estabilidad
- Control de tiempo muerto (dead-time control) ajustable
- Salidas configurables en modo simple o push-pull
- Amplio rango de tensión de alimentación
- Bajo costo y alta disponibilidad
S/ 3.00
El TL494CN es un circuito integrado de control de potencia diseñado para aplicaciones de modulación por ancho de pulso (PWM), ampliamente utilizado en fuentes de alimentación conmutadas (SMPS), inversores y convertidores DC-DC. Este dispositivo integra múltiples funciones necesarias para el control eficiente de potencia, reduciendo la cantidad de componentes externos requeridos en el diseño.
Total de 0 valoraciones
Se el primero en valorar “TL494CN CONTROLADOR PWM 300KHz DIP-16”
